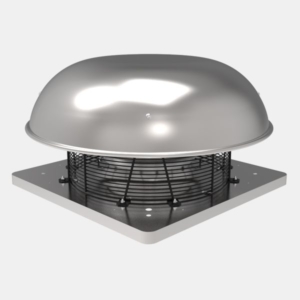

Dachventilatoren (Typ: DH, DHE)

Eigenschaften

• Volumenströme bis 15.000 m³/h
• Baugröße: 190 – 630 mm (Laufraddurchmesser)
• Horizontalausblas
• rückwärtsgekrümmte Laufräder
• stabiles wetterfestes Gehäuse
• montagefreundlich

Gehäuse

Die Gehäuse der Rosenberg Dachventilatoren (DH, DHE) bestehen aus seewasserbeständigem Aluminium, sowie einem Grundrahmen mit integrierter Einströmdüse.

Ausführung – DH
Haube aus seewasserbeständigem Aluminium; Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech

Ausführung – DHE
bis Baugröße 500: Haube aus seewasserbeständigem Aluminium; Grundrahmen mit integrierter Einströmdüse aus

verzinktem Stahlblech
ab Baugröße 560: Haube aus verzinktem Stahlblech; Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech und zusätzlich kunststoffbeschichtet

Laufräder

Die Laufräder sind direkt auf die Rotoren der Außenläufermotoren montiert und zusammen mit diesen entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet.

Ausführung – DH
Laufräder mit rückwärtsgekrümmten Schaufeln aus Kunststoff.

Ausführung – DHE
Wirkungsgrad- und geräuschoptimierte Laufräder der neuen E-Serie „REVOLUTION“ mit rückwärtsgekrümmten Schaufeln aus Kunststoff.

Elektrischer Anschluss

Die Antriebsmotoren sind mit einem aufgebauten Anschlusskasten in IP54 versehen, der für den elektrischen Anschluss nach Abnahme der Regenschutzhaube leicht zugänglich ist. Auf Wunsch kann der Geräteausschalter (gegen Aufpreis) am Gehäuse des Ventilators montiert werden.
