Axialventilatoren (Typ: ER/DR und EQ/DQ)

Eigenschaften

Gehäuse

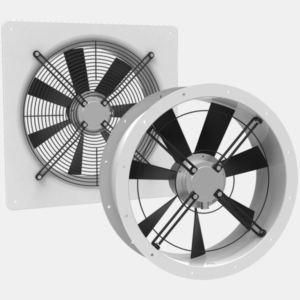

Die Gehäuse der Hochleistungs-Axialventilatoren werden aus feuerverzinktem Stahlblech gefertigt und erhalten eine elektrostatisch aufgetragene Pulverkunststoffbeschichtung. Ausführung EQ/DQ: mit quadratischer Wandplatte Ausführung ER/DR: Rohrhülse mit beidseitigem Normflansch für Rohreinbau

Laufräder

Die Hochleistungs-Axialventilatoren haben aerodynamisch geformte Flügelblätter: Baugröße 200 bis 300 aus verzinktem und lackiertem Stahlblech Baugröße 315 bis 630-6 aus Kunststoff Baugröße 630-4 bis 1000 aus Aluminiumdruckguss

Die Laufräder, bzw. Flügel sind direkt auf die Rotoren der Außenläufermotoren aufgebaut und zusammen mit diesen entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet.

Motoren

Baugröße 200 bis 300 Motor Schutzart IP44 Baugröße 315 bis 1000 Motor Schutzart IP54

Eingesetzt werden Außenläufermotoren mit Feuchteschutz, kugelgelagert und mit eingebautem und ausgeführten Thermokontakt für Motorschutz. Der Antrieb durch einen Außenläufermotor bietet eine raumsparende, kompakte und formschöne Bauweise. Der Motor sitzt innerhalb des Laufrades und wird somit optimal gekühlt. Dadurch ist eine hundertprozentige Drehzahlsteuerbarkeit gewährleistet. Zum Einsatz kommen ausschließlich optimal dimensionierte Kugellager, beidseitig geschlossen und mit Langzeitschmierstoffen. Beide Kugellagersitze werden in einem Arbeitsgang superfinish geschliffen, wodurch eine absolute Lagerfluchtung entsteht. Außenläufermotoren zeichnen sich auch durch einen extrem niedrigen Anlaufstrom aus. Die Wicklungsisolation entspricht der Wärmeklasse F. Zusätzlich hat die Wicklung serienmäßig eine Feuchtschutzimprägnierung.

Elektrischer Anschluss

Die Antriebsmotoren haben ein ausgeführtes Kabel. Der elektrische Anschluss erfolgt durch einen lose beigefügten Anschlusskasten in Schutzart IP44.
